中性爐襯料LFS-882A
一般介紹(shao)(General Information)
LFS-882A中性(xing)爐(lu)襯材(cai)(cai)料是由**剛玉(yu)及鎂鋁尖晶石作為主要原料組成,外加其(qi)他添加劑(ji),經過嚴格的(de)工藝(yi)配制而成。此產品(pin)為干式(shi)搗打耐火材(cai)(cai)料,可(ke)作為無芯感應電爐(lu)內襯材(cai)(cai)料使用(yong),適用(yong)于熔(rong)化不銹鋼、合金鋼和碳(tan)鋼等(deng)多種鋼種。
抗熱(re)震性(xing)好
不開裂,不剝落
致(zhi)密度高
耐高溫
抗(kang)渣侵(qin)蝕性好
理(li)化指標(Technical Data)
牌號 |
Al2O3 /% |
MgO /% |
體積(ji)密度 g/cm3 |
使用溫度 |
施工方(fang)式(shi) |
LFS-882A |
85 |
9 |
3.05 |
1450-1720℃ |
振動搗打 |
標準(zhun)包裝和儲存(cun)方法(Packaging and Storage)
用(yong)25 公斤多層紙袋(dai)包裝;放在干燥處防止吸潮。建(jian)議儲存期不超過 6 個月。
典(dian)型燒(shao)結參數(Sintering Data)
燒結(jie)溫度1680℃ 保(bao)溫1~2小時(shi)
升溫速率200℃/時
中性爐襯材料標準烤爐工藝及注意事項
1. 烤爐工藝
(1). 干搗(dao)料打爐(lu)和(he)烤爐(lu)過程(cheng)中均需內膽(dan)的支撐,在烤爐(lu)時要將內膽(dan)熔化掉。建議內膽(dan)除了(le)設計底(di)部(bu)采用R角(jiao)外,上下(xia)口采用一(yi)致的尺寸,鋼(gang)制內膽(dan)的厚(hou)度(du)根據爐(lu)子大小(xiao)為5~10mm。
(2). 烘爐(lu)之(zhi)前(qian),往爐(lu)膽(dan)內(nei)(nei)加滿小料(liao)并填實,避(bi)免爐(lu)內(nei)(nei)局(ju)部(bu)打火(huo)而(er)化掉(diao)內(nei)(nei)膽(dan)使干料(liao)坍(tan)塌(ta)(ta)的現象(xiang)。在(zai)升溫過程中要嚴格(ge)觀察鋼(gang)模情況(kuang),當出現打弧(hu)嚴重時應減小電(dian)流。如果電(dian)流過大會引起(qi)鋼(gang)模被(bei)電(dian)弧(hu)擊穿而(er)導致耐(nai)火(huo)材料(liao)塌(ta)(ta)陷。
(3). 升溫(wen)過(guo)程(cheng)中,中頻爐(lu)逐(zhu)步加大(da)電(dian)流,控制升溫(wen)速度(du)為100~400℃/小(xiao)時,直(zhi)至爐(lu)內溫(wen)度(du)達到1680℃,在此(ci)溫(wen)度(du)下保溫(wen)1~2小(xiao)時。

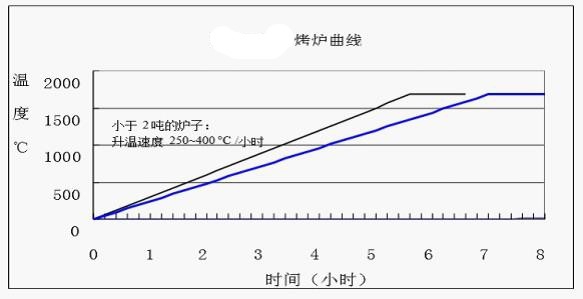

2. 燒結曲線
熔煉爐(lu)在烤(kao)爐(lu)前要裝(zhuang)滿緊實的(de)爐(lu)料,按下(xia)列升溫速度(du)升溫:對于(yu)大于(yu) 2 噸的爐子,升溫速度為(wei)
100~250°C/每小(xiao)時(shi);而小(xiao)于2噸的爐(lu)子,升溫速度為 250~400°C/每小(xiao)時(shi)。
熔體的高(gao)度應該(gai)超(chao)出干濕打結(jie)合的部位,在1680°C溫度下保溫1~2小時(shi)。
3. 注意事項
(1). 送電前(qian)檢(jian)查(cha)冷(leng)卻水的大小(xiao),并(bing)檢(jian)查(cha)管道是否暢通。
(2). 停(ting)爐(lu)、開爐(lu)注意事項(xiang):停(ting)爐(lu)時(shi),要蓋(gai)好爐(lu)蓋(gai),以保(bao)持爐(lu)襯材料(liao)(liao)緩慢(man)降溫(wen),從而避(bi)免產生宏觀裂(lie)紋;停(ting)爐(lu)后開爐(lu)..爐(lu),要慢(man)慢(man)升溫(wen),這將有(you)利于顯微裂(lie)紋的(de)(de)彌合,避(bi)免鋼(gang)水在耐(nai)火材料(liao)(liao)中的(de)(de)滲入; 加(jia)大料(liao)(liao)時(shi),要先加(jia)一些小(xiao)料(liao)(liao)墊底,以免損壞爐(lu)底。
(3).出爐溫度(du):出爐溫度(du).好在(zai)1630~1680°C,這樣有利于熱(re)面的(de)燒(shao)結(jie),從而(er)**燒(shao)結(jie)層的(de)高溫強度(du),避免運動熔體的(de)沖刷和侵(qin)蝕。
(4) 烤爐(lu)..爐(lu).好不要(yao)生(sheng)產含錳高合(he)(he)金(jin),如果必須熔(rong)煉含錳合(he)(he)金(jin),.好在保(bao)溫(wen)結束后加錳。因為鋼水中(zhong)含錳,對(dui)鋼水的流動性影響很(hen)大,對(dui)于爐(lu)襯(chen)有較大的侵蝕(shi)作用。對(dui)于錳鐵合(he)(he)金(jin)的加入,要(yao)在熔(rong)煉后期以(yi)小批(pi)量、分批(pi)次加入,同(tong)時(shi)一(yi)定要(yao)控制(zhi)好熔(rong)煉溫(wen)度(du)(du),避免溫(wen)度(du)(du)過高而造成對(dui)爐(lu)襯(chen)的損壞(huai)。
