無碳鋼包(bao)耐火(huo)材料(liao)

1、鋼包在煉鋼中的作用

鋼(gang)(gang)包(bao)(bao)(bao)是儲運鋼(gang)(gang)水(shui)的(de)(de)容器，其標(biao)準(zhun)稱呼為盛(sheng)鋼(gang)(gang)桶(tong)，俗稱鋼(gang)(gang)包(bao)(bao)(bao)、大包(bao)(bao)(bao)，目前(qian)鋼(gang)(gang)水(shui)的(de)(de)爐(lu)外精(jing)煉過(guo)程絕(jue)大多數情況下在鋼(gang)(gang)包(bao)(bao)(bao)內完成的(de)(de)，因此(ci)，鋼(gang)(gang)包(bao)(bao)(bao)在鋼(gang)(gang)水(shui)冶(ye)煉系統中占有重要地位。

2、鋼包的工(gong)作環境(jing)

●接鋼(gang)(gang)時，1650°C 左右的(de)鋼(gang)(gang)水從爐(lu)內(nei)傾(qing)入(ru)到鋼(gang)(gang)包內(nei)，鋼(gang)(gang)包不但受到鋼(gang)(gang)水強烈的(de)熱沖擊(ji)和機械沖擊(ji)，而且(qie)還受到大(da)量熔渣和鋼(gang)(gang)水的(de)化學侵(qin)蝕。尤其是(shi)包底，損毀更加(jia)嚴重。

●鋼(gang)包(bao)是周期性作業，溫差變化(hua)較(jiao)大，熱循環頻繁，這也嚴重影(ying)(ying)響了鋼(gang)包(bao)壽命，特別是某些(xie)煉鋼(gang)企(qi)業生產不連續對鋼(gang)包(bao)影(ying)(ying)響更大。

●由于LF爐(lu)精煉和真空精煉技術的(de)普及，鋼(gang)包(bao)的(de)工作條件更(geng)(geng)加(jia)苛刻(ke)，鋼(gang)水溫度進一步(bu)提(ti)高(gao)(gao)，有的(de)高(gao)(gao)達1700°C甚至更(geng)(geng)高(gao)(gao)，而且(qie)鋼(gang)水在鋼(gang)包(bao)中的(de)滯留時(shi)間加(jia)長，期間熔渣對包(bao)襯(chen)的(de)侵蝕更(geng)(geng)加(jia)嚴重。

●精煉過(guo)程中，鋼(gang)包有(you)的(de)在(zai)真空條件下使用(yong)(yong)，有(you)的(de)還(huan)會受到(dao)電弧高溫加(jia)熱(re)、劇(ju)烈(lie)的(de)吹氣攪拌(ban)、電磁(ci)攪拌(ban)作(zuo)用(yong)(yong)，并且熔渣量大(da)大(da)增多，這些對鋼(gang)包的(de)材質都提出(chu)了更高的(de)要(yao)求。

      潔凈鋼用中性無碳鋼包耐火材料意義（一(yi)）

1.鋼水(shui)與(yu)耐火(huo)材料的反應

2.爐(lu)渣與耐火(huo)材料的反(fan)應(ying)

      潔(jie)凈(jing)鋼用中(zhong)性(xing)無碳鋼包耐火材(cai)料意(yi)義（二(er)）

鋼(gang)包(bao)容(rong)量(liang)大(da)，溫度高，鋼(gang)水停留時間長，精(jing)煉頻繁

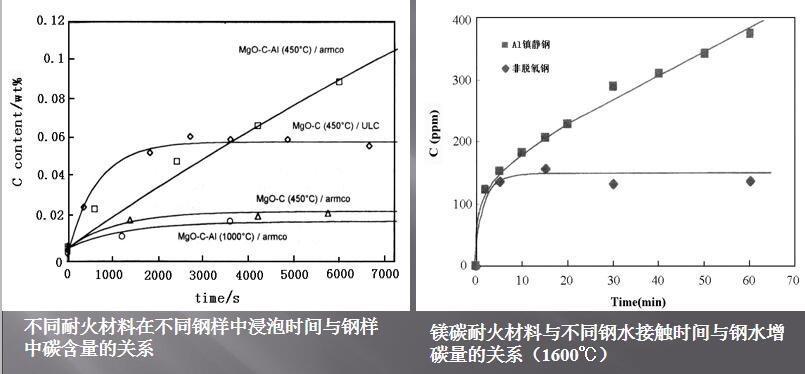

耐火材(cai)(cai)料(liao)與鋼(gang)(gang)水(shui)和渣反應(ying)激烈：鋼(gang)(gang)水(shui)的(de)二次污染(ran)，耐火材(cai)(cai)料(liao)的(de)損(sun)毀惡劣(lie)的(de)工作環境必然造成鋼(gang)(gang)包(bao)爐襯耐材(cai)(cai)的(de)損(sun)毀，熔損(sun)剝落的(de)鋼(gang)(gang)包(bao)耐材(cai)(cai)進(jin)入(ru)鋼(gang)(gang)水(shui)中，目前(qian)普遍鎂碳系包(bao)襯材(cai)(cai)料(liao)中的(de)碳元(yuan)素，不可(ke)避免的(de)造成增碳效應(ying)，嚴重(zhong)影響鋼(gang)(gang)種的(de)品(pin)質，同時加重(zhong)后續(xu)精煉負擔

      潔(jie)凈鋼(gang)用中性無碳(tan)鋼(gang)包耐火材料意義（三）

      潔凈鋼(gang)用中性無碳鋼(gang)包耐火材料(liao)意(yi)義（四）

性(xing)無碳(tan)鋼包(bao)耐(nai)材(cai)基(ji)質(zhi)采用剛玉和(he)(he)尖(jian)晶石高(gao)(gao)溫強(qiang)度(du)高(gao)(gao)，抗(kang)熱震性(xing)好(hao)，結(jie)構(gou)穩定(ding)能夠有限的抵擋鋼水攪拌和(he)(he)沖刷，且在(zai)特定(ding)外加(jia)成分的作用下高(gao)(gao)溫使用過(guo)程(cheng)中能生(sheng)成原(yuan)位尖(jian)晶石，晶相體(ti)(ti)積發生(sheng)微(wei)膨脹，使包(bao)襯磚(zhuan)體(ti)(ti)致(zhi)密化(hua)，從而(er)達到較好(hao)的抗(kang)爐渣(zha)侵蝕和(he)(he)滲(shen)透的目的

      潔凈鋼用(yong)中性(xing)無碳鋼包耐火材料意義（五）

安耐捷采用原(yuan)位合成尖(jian)晶石(shi)技術(shu)，在無碳包(bao)襯材(cai)料中中引(yin)入了(le)尖(jian)晶石(shi)成分。 尖(jian)晶石(shi)有很強(qiang)的離子(zi)鍵結(jie)合，整個尖(jian)晶石(shi)內部結(jie)構均衡(heng)而牢固，使得尖(jian)晶石(shi)有良(liang)好的抗渣性，從而提(ti)高整體(ti)包(bao)襯材(cai)料的抗渣性。

      潔凈(jing)鋼用中(zhong)性(xing)無碳(tan)鋼包(bao)耐火材(cai)料意義（六）

特鋼(gang)(gang)(gang)產品(pin)大部(bu)分對鋼(gang)(gang)(gang)水(shui)的潔(jie)凈(jing)度要(yao)求高，都需(xu)要(yao)進(jin)行爐外精煉(lian)(lian)，鋼(gang)(gang)(gang)水(shui)與鋼(gang)(gang)(gang)包(bao)耐材接觸(chu)時(shi)間(jian)長(chang)。精煉(lian)(lian)過(guo)程中(zhong)(zhong)ＬＦ和V D裝置主(zhu)要(yao)用于高技(ji)術含量(liang)(liang)、高附加值鋼(gang)(gang)(gang)種進(jin)行升(sheng)溫、脫(tuo)硫、脫(tuo)碳(tan)(tan)和脫(tuo)氣以(yi)及鈣(gai)處理等一系列凈(jing)化(hua)鋼(gang)(gang)(gang)水(shui)處理。碳(tan)(tan)作為(wei)鋼(gang)(gang)(gang)中(zhong)(zhong)的間(jian)隙原子，在大部(bu)分特殊鋼(gang)(gang)(gang)中(zhong)(zhong)成(cheng)為(wei)主(zhu)要(yao)控制對象，要(yao)求盡可(ke)能低。雖然VD真空脫(tuo)碳(tan)(tan)能使鋼(gang)(gang)(gang)水(shui)中(zhong)(zhong)碳(tan)(tan)含量(liang)(liang)控制到相當好的水(shui)平，但(dan)鋼(gang)(gang)(gang)水(shui)一直繼(ji)續與鋼(gang)(gang)(gang)包(bao)包(bao)襯接觸(chu)反應，均(jun)會發生增(zeng)碳(tan)(tan)現象，增(zeng)加精煉(lian)(lian)負擔。
當前鋼(gang)包(bao)爐渣大概率為酸性渣，對(dui)堿(jian)性耐材侵蝕尤為劇烈，會影響鋼(gang)包(bao)的使用安全性及(ji)生(sheng)產節奏，我司的中性無碳鋼(gang)包(bao)在抗酸性渣方面(mian)是明顯要(yao)優于堿(jian)性鎂(mei)碳系耐材。

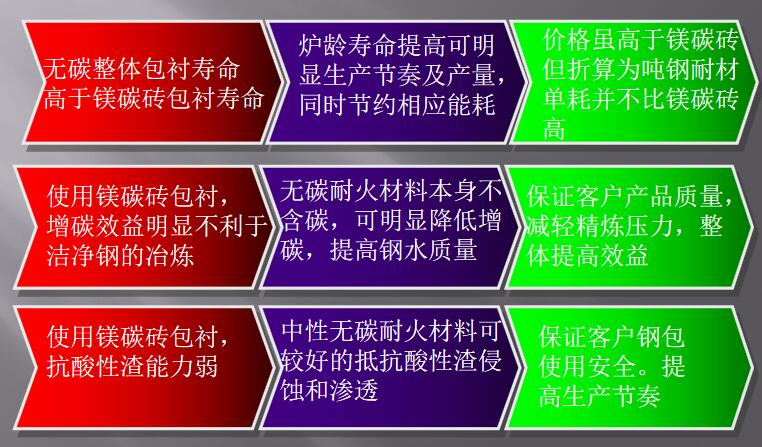

3、安耐(nai)捷中(zhong)性無碳鋼包耐(nai)火材料(liao)經濟效益(yi)

4、無(wu)碳鋼包砌筑方案
