隨(sui)著鑄造行業的(de)發展，電(dian)爐的(de)使(shi)用日益廣泛(fan)。下面來看(kan)看(kan)干打料生(sheng)產廠家是怎么介(jie)紹(shao)的(de)！

       因無芯感(gan)(gan)應電爐(lu)(lu)(lu)(lu)(lu)升溫(wen)力強、可間(jian)歇作業、節能(neng)環保、 使用靈活(huo)方便等(deng)諸多(duo)優點而被廣(guang)泛采(cai)用。近年來， 新安裝的(de)(de)(de)感(gan)(gan)應爐(lu)(lu)(lu)(lu)(lu)中(zhong)(zhong)(zhong)，中(zhong)(zhong)(zhong)頻(pin)(pin)、變頻(pin)(pin)爐(lu)(lu)(lu)(lu)(lu)比重(zhong)越來越大，高(gao) 效(xiao)率、快速熔(rong)化、大型成為目前(qian)感(gan)(gan)應爐(lu)(lu)(lu)(lu)(lu)發展的(de)(de)(de)方向。 感(gan)(gan)應爐(lu)(lu)(lu)(lu)(lu)的(de)(de)(de)發展與爐(lu)(lu)(lu)(lu)(lu)襯耐(nai)(nai)(nai)火材料(liao)(liao)的(de)(de)(de)技術進步密 切相關，爐(lu)(lu)(lu)(lu)(lu)襯耐(nai)(nai)(nai)火材料(liao)(liao)的(de)(de)(de)優劣(lie)是決定感(gan)(gan)應爐(lu)(lu)(lu)(lu)(lu)壽命、 鑄件質量及運行安全可靠性(xing)(xing)的(de)(de)(de)一個(ge)重(zhong)要因素。目 前(qian)，爐(lu)(lu)(lu)(lu)(lu)襯耐(nai)(nai)(nai)火材料(liao)(liao)生產(chan)狀況不容樂(le)觀(guan)，研(yan)究單位少(shao)、 專業生產(chan)廠(chang)家少(shao)、水平(ping)低、品種少(shao)、材料(liao)(liao)單一，多(duo)數 仍停留(liu)在(zai)傳統(tong)的(de)(de)(de)酸、中(zhong)(zhong)(zhong)、堿水平(ping)上(shang)，遠遠跟不上(shang)新形(xing) 勢(shi)的(de)(de)(de)發展，所以爐(lu)(lu)(lu)(lu)(lu)襯材料(liao)(liao)一直是困擾廣(guang)大用戶(hu)的(de)(de)(de)一 大難(nan)題(ti)。在(zai)上(shang)世紀(ji)90年代，我廠(chang)相繼(ji)推出(chu)了(le)酸性(xing)(xing)爐(lu)(lu)(lu)(lu)(lu)襯材料(liao)(liao)、中(zhong)(zhong)(zhong)性(xing)(xing)干(gan)(gan)打料(liao)(liao)等(deng)中(zhong)(zhong)(zhong)頻(pin)(pin)爐(lu)(lu)(lu)(lu)(lu)料(liao)(liao)，解(jie)(jie)決了(le)小(xiao)容量中(zhong)(zhong)(zhong)頻(pin)(pin)爐(lu)(lu)(lu)(lu)(lu)熔(rong)煉(lian)高(gao)錳 鋼(gang)、合(he)金鋼(gang)及不銹鋼(gang)、鎳鉻合(he)金過程中(zhong)(zhong)(zhong)爐(lu)(lu)(lu)(lu)(lu)齡短的(de)(de)(de)問 題(ti)。但近年來，新安裝的(de)(de)(de)大中(zhong)(zhong)(zhong)型中(zhong)(zhong)(zhong)頻(pin)(pin)爐(lu)(lu)(lu)(lu)(lu)，國(guo)內仍沒有 理想(xiang)的(de)(de)(de)爐(lu)(lu)(lu)(lu)(lu)襯材料(liao)(liao)。 據調(diao)查(cha)，某(mou)特鋼(gang)廠(chang)購進一臺中(zhong)(zhong)(zhong)頻(pin)(pin)爐(lu)(lu)(lu)(lu)(lu)，使用了(le)國(guo)產(chan)酸性(xing)(xing)石英質干(gan)(gan)式搗打料(liao)(liao)，煉(lian)鐵也(ye)只(zhi)能(neng)使用30爐(lu)(lu)(lu)(lu)(lu)次左(zuo)右。當(dang)熔(rong)煉(lian)特種鋼(gang)時，爐(lu)(lu)(lu)(lu)(lu)襯侵蝕嚴(yan)重(zhong)，只(zhi)能(neng)熔(rong) 煉(lian)幾(ji)(ji)爐(lu)(lu)(lu)(lu)(lu)，多(duo)則十幾(ji)(ji)爐(lu)(lu)(lu)(lu)(lu)，還得組織打爐(lu)(lu)(lu)(lu)(lu)班(ban)子專門不停打爐(lu)(lu)(lu)(lu)(lu)，浪(lang)費了(le)人(ren)力、物力，消耗了(le)大量資金。 針對上(shang)述問題(ti)，在(zai)洛陽耐(nai)(nai)(nai)火材料(liao)(liao)研(yan)究院(yuan)指(zhi)導下，我廠(chang)科研(yan)人(ren)員查(cha)閱了(le)國(guo)內外(wai)大量有關資料(liao)(liao)， 研(yan)制(zhi)出(chu)了(le)熔(rong)煉(lian)特種鋼(gang)的(de)(de)(de)中(zhong)(zhong)(zhong)性(xing)(xing)干(gan)(gan)式搗打料(liao)(liao)，以解(jie)(jie) 決當(dang)前(qian)存(cun)在(zai)的(de)(de)(de)爐(lu)(lu)(lu)(lu)(lu)襯材料(liao)(liao)難(nan)題(ti)。

       干式(shi)(shi)(shi)搗打(da)(da)料(liao)(liao) 感應(ying)電爐(lu)用(yong)的(de)爐(lu)襯料(liao)(liao)按(an)施(shi)工方法(fa)，可分為干式(shi)(shi)(shi) 搗打(da)(da)料(liao)(liao)與(yu)(yu)濕(shi)(shi)式(shi)(shi)(shi)搗打(da)(da)料(liao)(liao)。近(jin)年來，絕大多數(shu)廠家(jia)采用(yong) 整(zheng)體(ti)(ti)施(shi)工、干式(shi)(shi)(shi)搗打(da)(da)。只有(you)熔(rong)煉低熔(rong)點金屬的(de)小容 量爐(lu)子，才用(yong)濕(shi)(shi)法(fa)搗打(da)(da)，在(zai)爐(lu)料(liao)(liao)中添加適(shi)量水和粘 結劑整(zheng)體(ti)(ti)搗打(da)(da)施(shi)工。干式(shi)(shi)(shi)搗打(da)(da)料(liao)(liao)與(yu)(yu)濕(shi)(shi)法(fa)搗打(da)(da)料(liao)(liao)相 比，有(you)著明顯優(you)勢(shi)。

       干式(shi)搗打(da)爐襯的特征與(yu)優(you)點(dian)

以上圖片由干打料(liao)生(sheng)產(chan)廠家提(ti)供

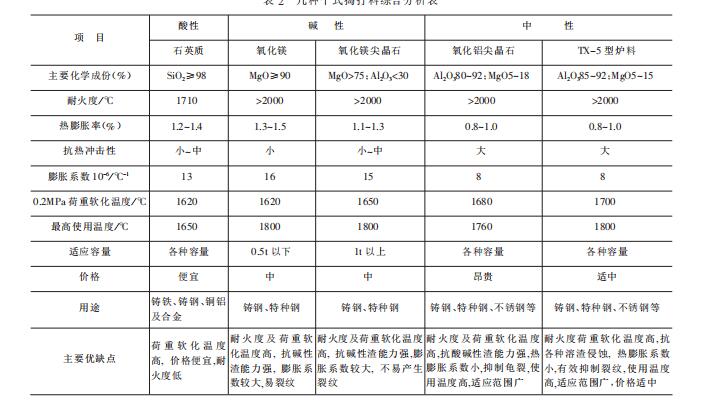

       爐(lu)(lu)襯料(liao)(liao)的選用(yong)近年來，由于(yu)中(zhong)頻(pin)變頻(pin)感(gan)應(ying)爐(lu)(lu)**節能，新安 裝的感(gan)應(ying)爐(lu)(lu)中(zhong)變頻(pin)爐(lu)(lu)、中(zhong)頻(pin)爐(lu)(lu)占了相當的比(bi)重。爐(lu)(lu) 襯材料(liao)(liao)的選擇尤為重要(yao)(yao)，特(te)(te)種(zhong)鋼所(suo)用(yong)的爐(lu)(lu)襯材料(liao)(liao)必(bi) 須具(ju)有優良的耐高溫，耐侵(qin)蝕，熱面不(bu)產生裂紋，不(bu) 滲漏等特(te)(te)性，以(yi)避免意外事(shi)故發(fa)生。我們查閱國內外大(da)量資料(liao)(liao)，在(zai)科(ke)研指導下，選擇以(yi)電熔(rong)剛玉 為主要(yao)(yao)原料(liao)(liao)，顆粒料(liao)(liao)采用(yong)多級級配(pei)，適當添加電熔(rong)尖晶石粉與高性能的無水粘結劑(ji)，以(yi)干料(liao)(liao)配(pei) 制(zhi)，并攪拌均勻、 特(te)(te)制(zhi)雙層包(bao)裝。用(yong)戶(hu)使用(yong)時無需(xu)(xu)攪拌即可直接筑爐(lu)(lu)，以(yi)滿足現階段市場(chang)需(xu)(xu)求。幾種(zhong)干式搗打(da)(da)料(liao)(liao)性能對比(bi)現將市場(chang)上鑄鋼、特(te)(te)種(zhong)鋼使用(yong)的幾種(zhong)干式搗打(da)(da)料(liao)(liao)與我廠(chang)干式搗打(da)(da)料(liao)(liao)進行綜合(he)分析對比(bi)，詳見表 +。

以上資料由湖北安耐捷干打(da)料生產廠家(jia)提(ti)供(gong)

       從綜(zong)合分(fen)析表中可(ke)以看(kan)出(chu)：

  1、酸性(xing)石英質爐襯料(liao)，其耐火度(du)偏低(di)，只能熔煉鑄鐵及普通碳鋼。

  2、氧(yang)化鎂質爐(lu)襯料具有熔點高(gao)、荷重軟化溫(wen)度高(gao)，抗堿(jian)性熔液(ye)侵蝕能力強。但是它的(de)熱膨脹系 數大，燒結溫(wen)度高(gao)，作(zuo)業中由于(yu)其膨脹、收(shou)縮(suo)，爐(lu)襯 易(yi)產生(sheng)龜裂及剝落，存在(zai)掛渣、材(cai)料受(shou)潮失(shi)效等缺陷，只能用(yong)于(yu)3噸以下(xia)小容量(liang)的(de)爐(lu)子使用(yong)。

  3、氧(yang)(yang)化鎂尖晶石爐(lu)(lu)襯(chen)料是以電熔鎂砂為主要 原料的爐(lu)(lu)料，具備(bei)了氧(yang)(yang)化鎂的優點，熔點高(gao)、耐(nai)火(huo)度 及荷重(zhong)軟化溫度高(gao)、耐(nai)蝕性強，熱面不易產(chan)生(sheng)裂紋、 滲漏，只適宜10左右的爐(lu)(lu)子使用(yong)。

  4、氧化鋁尖晶石爐襯料，以電熔剛玉為主，加 適量尖晶石。具有優良的耐蝕性，與方鎂石和尖晶石相比，剛玉具有熱膨脹系數小，使用過程中二次 尖晶石所產生的體積膨脹能有效抑制爐襯的龜裂， 微裂紋減少，使用壽命長。多數廠家采用進口料，其 價格昂貴，難以普及應用。安耐捷爐(lu)襯料，有著明顯優(you)勢，它(ta)以(yi)電(dian)熔(rong)(rong)剛玉為主，加(jia)適量電(dian)熔(rong)(rong)尖晶(jing)石，雜(za)質小(xiao)、純度高(gao)，具 有優(you)良(liang)的抗(kang)(kang)渣(zha)性(xing)與耐蝕性(xing)，電(dian)熔(rong)(rong)剛玉熱(re)膨脹系數小(xiao), 熱(re)體積穩定性(xing)好，爐(lu)襯熱(re)面龜(gui)裂(lie)明顯得到(dao)抑制，微(wei)裂(lie)顯著減少(shao)，使(shi)用溫度高(gao)，爐(lu)齡長(chang)，抗(kang)(kang)滲止裂(lie)，目(mu)前 正在煉特種鋼(gang)的中型感(gan)應爐(lu)上推廣應用，適合大中 型爐(lu)熔(rong)(rong)煉高(gao)熔(rong)(rong)點的不銹鋼(gang)等特種鋼(gang)種用。

       使用效果與前(qian)景 具體來說，使用 )干式搗打(da)料的效果主要體現在以下幾方面：

  1、減化(hua)了配料攪(jiao)拌(ban)工序；與干式(shi)石英質(zhi)爐襯料相(xiang)比，在(zai)烘爐燒結(jie)(jie)過程中不發生相(xiang)變，可節約烘烤(kao)與燒結(jie)(jie)時間；

  2、燒(shao)損低(di)、溶渣少，在熔化(hua)過程中合(he)金元(yuan)素損失(shi)少，金屬液質量穩定；克服爐襯的(de)裂紋、掛渣、受潮失(shi)效(xiao)、使(shi)用溫(wen)度低(di)、爐襯壽命短等諸多缺點，明顯提高(gao)爐襯使(shi)用壽命；

  3、抗滲止裂，提高安全性；可替(ti)代昂貴(gui)的進(jin)口料，其價格僅為進(jin)口料的；減少修筑(zhu)次數，明顯(xian)降低人力、材料、能源、資金消耗及直(zhi)接(jie)生(sheng)產成(cheng)本， 顯(xian)著提高經濟效益。

  總之(zhi)，安(an)耐捷干式搗(dao)打料是當前大中型無(wu)芯感應爐熔煉(lian)特種(zhong)鋼較為(wei)理(li)想的爐襯料，它的推廣應用將為(wei)大容量中頻(pin)、變頻(pin)爐熔煉(lian)高熔點(dian)不(bu)銹鋼、特種(zhong)鋼的大力應用推廣開辟出(chu)一條新(xin)路子(zi)。

      以上資料由干打(da)料(liao)生(sheng)產廠家(jia)提供！歡迎前來電話(hua)咨(zi)詢！
